产品名称:XTD型陶瓷多管除尘器
   产品详细介绍





一、概述

    XTD型陶瓷多管除尘器,是本公司研究开发的新一代高效低阻除尘设备,具有耐腐蚀、耐磨损、耐高温、不堵塞、使用寿命长、运行管理简单、无费用、没有二次污染等优点,是锅炉理想的除尘设备。烟气出口可根据用户要求设在任何一方。

二、工作原理

    该除尘器为旋风类除尘器,当含尘气体进入除尘器,通过陶瓷导向器,在旋风子内部高速旋转,在离心力的作用下,粉尘和气体分离,粉尘降落在集尘箱内,经放灰阀排出,净化的气体形成上升的旋流,通过排气管汇于集气室,经出口由烟囱排出,达到除尘效果。

三、安装使用注意事项

1.在运输和安装过程中注意碰撞,做到轻拿轻放。

2.在安装时,所有法兰与法兰连接时中间需夹石棉绳,并用螺栓拴紧,防止漏风,影响除尘效率。

3.在投入使用后,务必按时出灰,一般不超过4小时一次,以防止集尘箱内集尘过多。

4.使用单位应根据锅炉的排气量,烟气流量,配套使用除尘器,并提供锅炉除尘器周围空间。

5.放灰时必须先关闭引风机,出灰口严禁用铁锤敲打,经常检查出灰口是否密封。

四、主要技术性能和参数

除尘效率:≥95%

阻力:81~92mmH2O

林格曼黑度:0~1级

烟尘排放浓度:≤180mg/m³

进口流速:10~16m/s

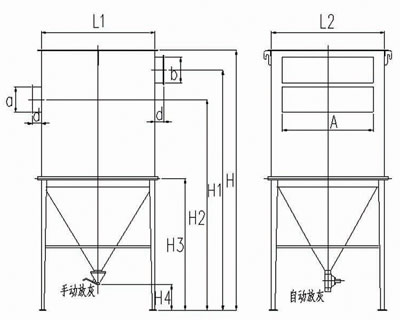

五、外形简图规格及外形尺寸



代号\规格

XTD-1

XTD-2

XTD-4

XTD-6

XTD-8

XTD-10

XTD-15

XTD-20

H4

600

600

600

700

700

900

900

950

H3

1500

1500

1500

1800

1800

2000

2000

2000

H2

2450

2500

2550

2850

2950

3125

3200

4300

H1

2700

2850

2900

3200

3325

3525

3750

4950

H

2900

3100

3150

3450

3600

3800

4100

5350

L1

420

820

1220

1220

1620

1620

2020

2020

L2

820

820

1220

1620

1620

2020

2420

3220

a=b

200

300

300

300

350

350

500

600

d

130

130

130

130

130

130

130

130

A

570

600

1000

1300

1300

1700

2100

2900

处理烟气量m³/h

3200

6400

12800

19200

25600

32000

48000

64000
