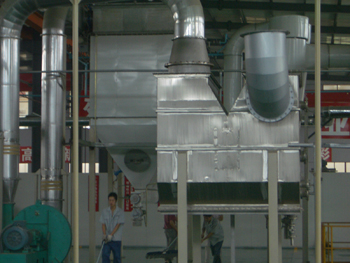

产品名称:尾气处理设备
   产品详细介绍


VQ-1型尾气处理设备文字说明

一、概述

VQ-1型系列有机废气净化装置适用于净化处理各行业产生的有机废气,可处理的有机溶剂包括苯类、酮类、脂类、醇类、醛类、醚类、烷类和其混合类。该系列净化装置可广泛应用于汽车、造船、摩托车、自行车、家用电器、钢琴、集装箱生产厂的喷漆、涂装车间的有机废气净化,也可与制鞋粘胶、印铁制罐、化工塑料、印刷油墨、电缆、漆包线等流水线配套使用。

二、工作原理

  采用采用预净化利用干式材料进行净化,后利用活性碳的多微孔特性进行吸附。活性炭吸附饱和后,再利用热空气将活性炭内的有机废气脱附出来,通过控制脱附过程流量可将有机废气浓度浓缩10-20倍,脱附气流经催化床内设的电加热装置加热至需要的温度,在催化剂作用下有机废气开始分解,催化分解过程净化效率可达97%以上,分解后生成CO2和H2O并释放出大量热量,该热量通过催化分解床内的热交换器一部分再用来加热脱附出的高浓度废气,另外一部分加热室外来的空气做活性碳脱附气体使用,再生处理系统靠废气中的有机废气做能源,在无须外加能源基础上使再生过程达到自平衡循环,极大地减少能耗,并且无二次污染的产生,整套吸附和催化分解过程由PLC实现自动控制。

三、工艺特点

1、适合处理常温、大风量、中、低浓度的有机废气;

2、不产生二次污染,设备投资及运行费用低;

3、吸附剂选用优质蜂窝状活性炭,具有使用寿命长、运行阻力低、净化效率高的特点;

4、催化低温分解,预热时间短,能耗低,催化剂使用寿命长,催化分解净化率高达97%以上;

5、设备运行稳定,可靠,活动件少,检修系统配备完善,操作维修方便;

6、整个运行过程中实现全自动化PLC控制,方便,可靠;

7、系统安全设施完善,配有阻火器,泄爆口,运行时出现的异常情况将报警并自动停机。

四、设备装置主要参数

参数 外形尺寸(mm)卧式 外形尺寸(mm)立式 处理风量(m3/h) 设备初阻力Pa 功率kw 出风口尺寸(mm)
型号
VY-B-50 3800 2300 1800 2800 2200 4000 3000 1200-1500 18.5 380×380
VY-B-100 4100 2300 1800 3000 2400 4000 8000 1200-1500 22 380×380
VY-B-150 4100 2300 2100 3000 2400 4200 13000 1200-1500 32 380×380
VY-B-200 4500 2500 2100 3200 2600 4300 18000 1200-1500 40 380×380
VY-B-250 4500 2600 2200 3200 2800 4300 24000 1200-1500 45 380×380
VY-B-290 4800 2600 2400 3800 3100 4700 30000 1200-1500 45 380×380
VY-B-360 5100 2600 2500 3800 3500 4700 36000 1200-1500 53 380×380
VY-B-410 5100 2800 2500 4100 3500 5200 42000 1200-1500 59 380×380
VY-B-480 5600 2800 2600 4100 3800 5200 48000 1200-1500 68 380×380
VY-B-530 5800 3000 2600 4300 4000 5500 55000 1200-1500 78 380×380
其他参数 配置附件 供选配件 技术设计支持
进口温度<40℃ 进口浓度<1500mg/m3 净化效率>90% PLC电控柜 活性炭床 催化分解床 风机及电动阀门 风机 阀门 预过滤器 改变进出口及床体形状 收集系统设计 非标设备设计
